동적 기계 분석(DMA) 기법은 유리 전이, 재료 강성 및 주파수가 기계적 특성에 미치는 영향을 측정하는 데 있어 민감도를 향상시킵니다. 이 기법은 재료의 점탄성 특성을 측정합니다. 응용 연구 및 재료 개발 분야에서 제품 엔지니어에게 신뢰할 수 있는 DMA 분석기는 단순하고 복잡한 재료의 기계적 특성을 정밀하게 측정할 수 있도록 합니다.

저희 DMA는 측정 중 실시간으로 관찰할 수 있는 혁신적인 Real View® 카메라 시스템을 갖추고 있어 샘플 손상이나 색상 변화와 같은 예기치 않은 행동을 이해하는 데 도움을 줍니다. 또한 측정 과정이 완료된 후에도 데이터 포인트 신뢰성을 검증할 수 있습니다. 또한, 매우 넓은 측정 범위와 빠른 전자 응답을 제공하는 DMA는 딱딱한 샘플과 부드러운 샘플을 평가하는 동시에 빠른 모듈러스 변화를 포착하는 데 완벽한 도구입니다.

Feature 주요 특징

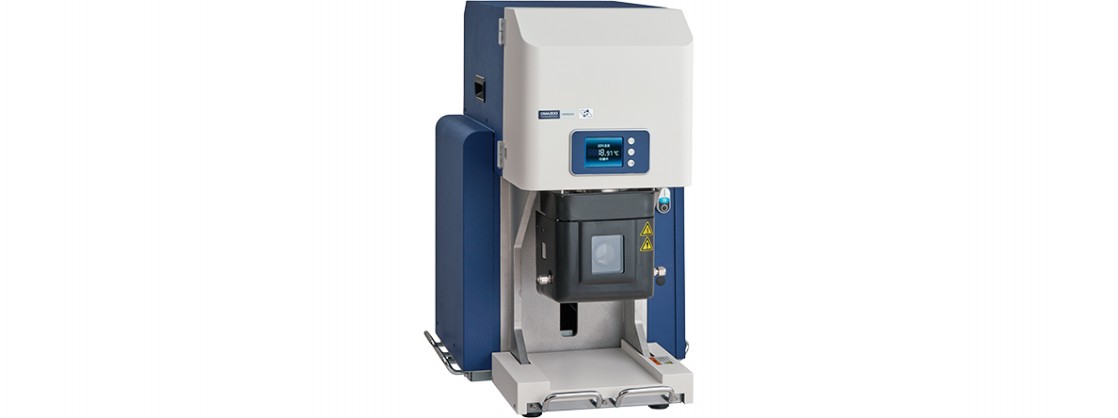

▮  더 많이 보고, 더 많이 측정하고, 소중한 시간을 절약하세요 — DMA200과 함께

최대 20N까지 확장된 힘 범위를 갖춘 이 장비는 큰 변형력을 요구하는 소재를 정밀하고 안정적으로 분석할 수 있도록 설계되었습니다. 탄소 섬유 복합재나 복잡한 샘플을 다룰 때도 일관된 정확도를 제공합니다.
분석기에는 Hitachi의 고해상도 Real View® 카메라가 탑재되어 있어, 다양한 온도 조건에서 샘플을 실시간으로 관찰할 수 있습니다. 이 카메라는 DMA 신호와 직접 연결된 이미지를 제공합니다.
DMA200은 푸리에 변환(Fourier transform) 방식으로 작동하며, 세계 최고 수준의 감도와 힘 해상도를 제공하여 가장 미세한 물성 변화도 측정할 수 있습니다. 넓은 탄성률(Modulus) 범위를 지원하며, 합성 진동(Synthetic Oscillation) 및 리사주(Lissajous) 모니터링 기능을 통해 빠른 탄성률 변화를 포착하고 데이터의 신뢰성을 확보합니다.

▮  쉽고 포괄적인 소재 특성 분석

확장된 20N 힘 범위: 큰 변형력이 필요한 소재(예: 탄소 섬유 복합재, 복잡한 샘플)를 정밀하게 분석 가능
초고감도: 넓은 적용 힘 범위(5E-6N)와 낮은 노이즈로 작은 물성 변화도 감지 가능
최첨단 Real View® 기술: 다양한 온도에서 고해상도 실시간 DMA 신호 이미지를 제공하며, 색상 분석 및 결과 영상으로 물성 변화 식별 가능
신뢰할 수 있는 결과: 리사주(Lissajous) 모니터 기능으로 데이터 포인트의 신뢰성 검증
저비용 운용: 공기, 액체 질소, 전기 가스 냉각 옵션 제공. 전기 가스 냉각과 효율적인 액체 질소 제어로 비용 절감 가능
포괄적인 기계적 분석: Real View® 시스템을 통한 탄성률 변화 감지 및 고급 분석 기능 제공. 마스터 커브(TTS) 및 활성화 에너지 계산 포함
쉬운 사용법: 비전문가도 사용할 수 있는 ‘가이드 모드’ 제공. 다양한 측정 헤드 범위와 사용자 친화적 조명 포함

▮ DMA Real View® for Visibly Better Analysis

첨단 기술로 분석을 수행하는 방식을 재정의하여 이전과는 다른 정밀도와 실시간 관찰을 가능하게 합니다.

Real View®는 분석 중 및 이후에 샘플의 거동을 실시간으로 시각적으로 보여줍니다. 이 포괄적인 시각 정보는 오해를 방지하고 샘플의 진행 상황을 명확하게 이해할 수 있도록 하며, 결과의 정확성을 높여줍니다.

샘플이 제대로 장착되지 않으면 예기치 않은 결과가 나타날 수 있으며, 이를 이해하기 어려울 수 있습니다. 이 예시에서는 Real View®를 통해 샘플이 비대칭 방향으로 장착되었음을 확인할 수 있으며, 그 결과 저장 탄성률(E')에서 두 단계의 유리전이(glass transition)가 나타납니다. 또한 유리전이점 이전에 E'가 증가하는 현상은 일반적으로 결정화(crystallization) 같은 열적 현상을 의미하지만, 샘플이 고정 장치에 제대로 고정되지 않았을 때도 같은 결과가 나타날 수 있습니다. 이 과정을 시각적으로 확인하면 원인을 명확히 알 수 있습니다.

Real View®를 통해 샘플을 실시간으로 모니터링할 수 있으며, 시각적 데이터는 캡션과 함께 저장되어 이후에 영상으로 다시 확인할 수 있습니다. 소프트웨어는 시각적 정보와 출력 신호를 연동하여 분석합니다. 또한 Real View®는 온도 변화에 따른 샘플의 색상 변화를 관찰하고 측정하는 기능도 제공합니다.

▮ Synthetic Oscillation: 빠른 탄성률 변화를 포착

DMA(동적 기계 분석)는 기술적으로 매우 정교할 뿐만 아니라, 다른 열 분석 기법에 비해 시간이 오래 걸릴 수 있습니다. 소재 특성 분석을 더 빠르게 수행할 수 있도록, NEXTA 소프트웨어는 최대 5개의 서로 다른 주파수로 구성된 합성 진동(Synthetic Oscillation)을 생성할 수 있습니다. 이 기능은 특히 매우 빠른 탄성률 변화가 발생할 때 유용하며, 단일 주파수의 일반적인 사인파 진동으로는 이러한 변화를 놓치기 쉽습니다.

▮ 다양한 냉각 시스템More economical cooling unit

가스 냉각 제어 장치 (Gas Chiller Control Unit)
측정 온도 범위가 -100°C에서 600°C까지이며, 전기 가스 냉각 방식은 단순함으로 차별화됩니다. 액체 질소 같은 외부 자원이 필요 없이 전력만으로 작동하므로, DMA200의 사용자 편의성과 분석 효율성을 높여줍니다.

자동 공기 냉각 (Auto Air Cooling)
실온에서 최대 600°C까지 샘플을 측정하려는 사용자에게 비용 효율적인 대안입니다. 압축 공기를 활용해 측정 후 샘플을 빠르게 실온으로 되돌릴 수 있어 시간과 비용을 절약할 수 있습니다.

자동 액체 질소 냉각 (Auto LN₂ Gas Cooling)
효율적인 액체 질소 제어 기능을 갖추고 있으며, 액체 질소를 재충전하지 않고도 여러 번의 실험을 수행할 수 있습니다.

▮ 여러 측정 옵션

DMA200은 기본적으로 인장(1점 또는 2점 고정 방식) 또는 단일/이중 외팔보 굽힘 측정 프로브와 함께 제공됩니다. 하지만 사용자는 원하는 변형 방식에 맞춰 다양한 프로브 중에서 선택할 수 있습니다. 모든 측정 프로브는 쉽게 교체할 수 있도록 설계되어 있으며, 샘플 장착도 간편하게 할 수 있습니다.
