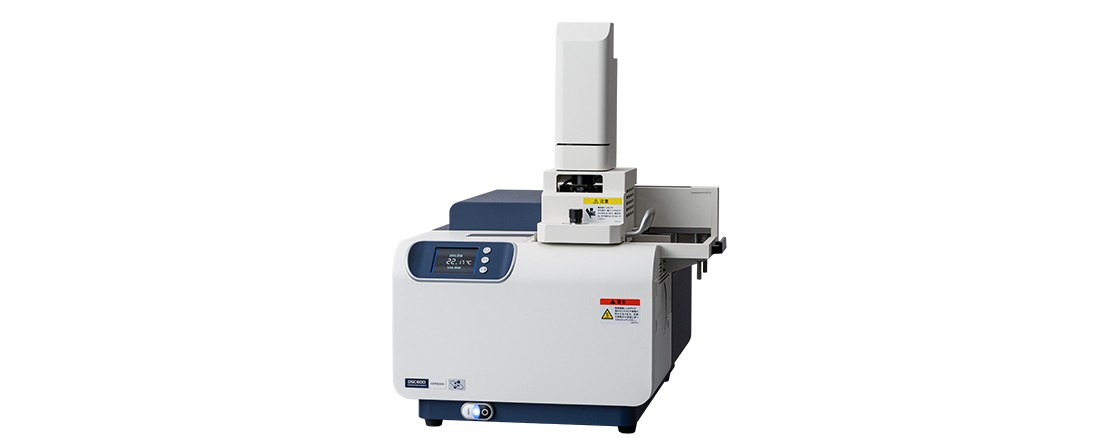

NEXTA® DSC 시리즈용 선택 사양 편광 현미경 관찰 유닛

이 장치는 고해상도 카메라와 편광 기능을 갖춘 카메라 유닛으로, 독자적인 이미지 처리 기술과 결합하여 까다로운 응용 분야에서도 성공적인 분석을 가능하게 합니다.

고분자 필름 내 fish eye의 융점 검출, 결정성 물질의 결정화 과정 관찰, 다층 필름의 융점 분석 등에 활용할 수 있습니다.

활용 분야

예를 들어 고기능성 필름 제조 분야에서는 이 선택 사양 카메라 유닛을 통해 필름 성형 시 fish eye를 줄이기 위한 공정 개선 영역을 식별할 수 있습니다. 또한 소재의 결정 배향에 대한 기초 연구, 다층 필름의 품질 관리 및 고장 분석에도 유용하게 사용할 수 있습니다.

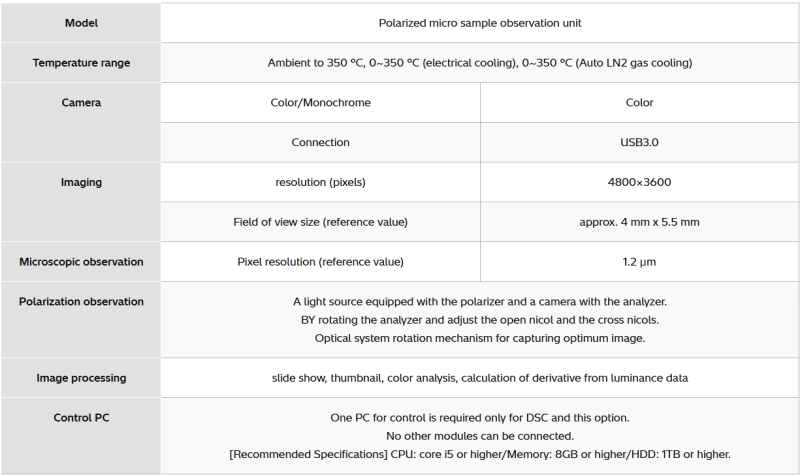

주요 사양 Feature

고해상도 카메라를 통한 미세 영역 관찰

고해상도 카메라는 최대 50배까지 디지털 줌을 제공하여 기존 카메라로는 관찰할 수 없었던 시료의 미세 영역까지 확인할 수 있습니다.

편광광 및 이미지 처리에 의한 융점 분석

독자적인 이미지 처리 기술을 통해 기존 DSC로는 검출하기 어려운 매우 작은 영역의 융점 분석이 가능합니다.

이제 fish eye나 다층 필름을 층별로 융점 분석할 수 있습니다. 방법은 간단합니다.

먼저 편광광 조정 유닛을 사용해 선명하고 뚜렷한 이미지를 확보한 뒤, 일반 DSC와 동일한 방식으로 측정을 진행하면 됩니다.

[융점 분석 방법] 밝기(휘도) 신호 곡선의 도함수는 DSC 곡선과 동일한 경향을 나타냅니다. 도함수 곡선의 피크 꼭대기를 읽어 융점을 검출할 수 있습니다.
