[TOSOH MALS Detector] LENS3

Feature
주요특징

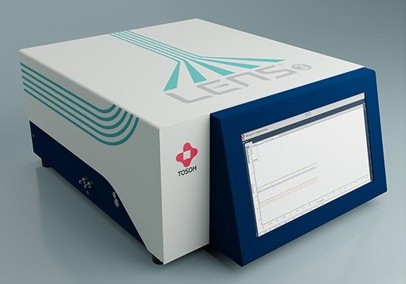

TOSOH MALS Detector LenS3


• 단 3개의 각도만으로도 더 높은 정확도와 감도를 제공

  - 분자 크기 분석 성능도 동등


• Low volume, 비반사(non-reflective) flow cell

  - 미광(Stray light) 노이즈 크게 감소


•  특허 받은 광학 설계

  - 매우 낮은 각도에서도 깨끗하고 안정적인 산란신호 제공


•  녹색 레이저와 향상된 감도

  - 10nm 이하 영역에서도 분자크기 측정 가능


•  HPLC 및 UPLC 모두와 호환

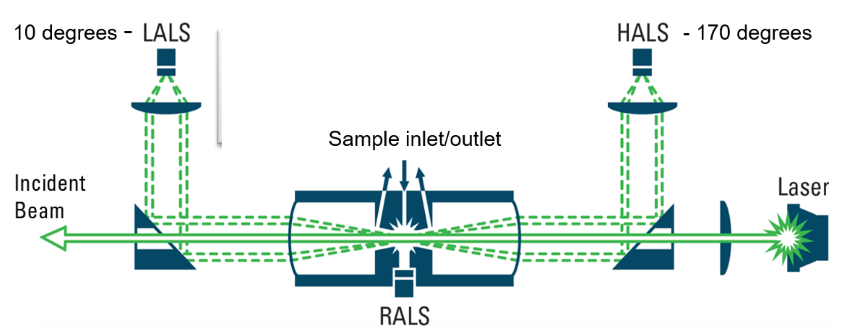

기존 MALS 검출기 문제를 해결한 현대적인 광학 설계


• 10°(LALS) → 90°(RALS) → 170°(HALS) 에 이르는 넓은 각도 범위를 제공합니다.
  - 중요한 것은 각도의 개수가 아니라, 어떤 위치(각도)에서 측정하는 것이 중요합니다.

• LALS와 HALS 신호를 입사광으로부터 물리적으로 분리함으로써, 깨끗하고 안정적인 시그널을 얻을 수 있습니다.

• 녹색 레이저(505nm)를 적용하여 적색 레이저(660nm) 대비 약 3배 높은 감도를 제공합니다.

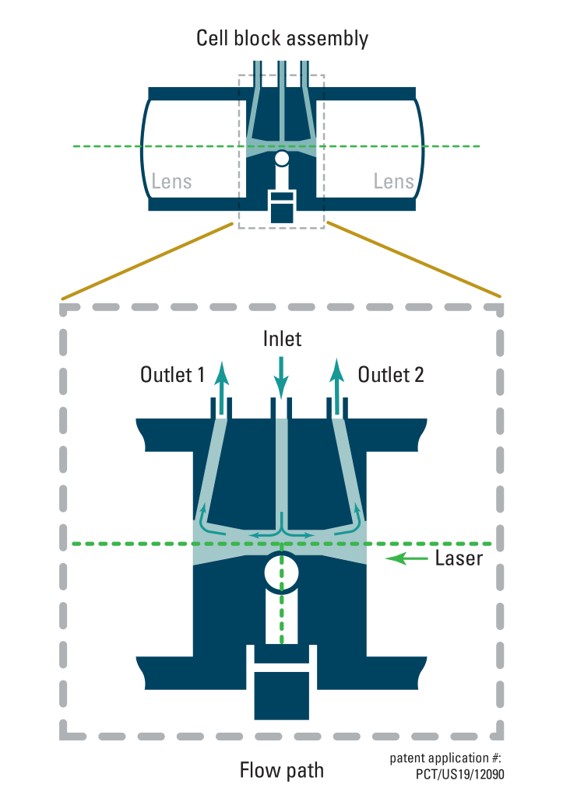

기존 MALS 검출기 문제를 해결한 현대적인 Flow-cell



• 기존 석영(Quartz) 대신 비반사, 생체적합성(Bio-inert)의 검은색 PEEK Flow cell 적용
  - 미광을 반사시키지 않고 흡수
  - 형광 검출기의 설계 개념을 적용

• 석영(Quartz) 대비 표면 상호작용 감소
  - 오염 & 불순물 축적 감소

• Low flow cell volume
  - HPLC 및 UPLC 시스템 모두 사용 가능

• LenS3는 매우 낮은 Backpressure
  - MALS 장착을 위해 전체 검출기 배관을 다시 구성할 필요 없음

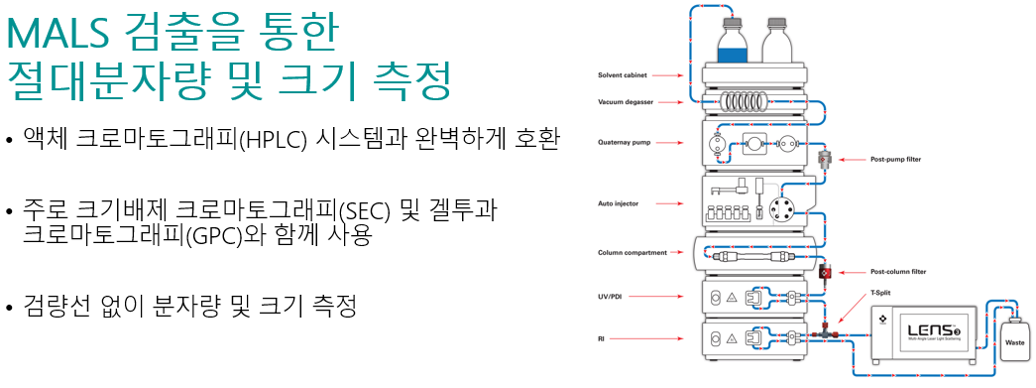

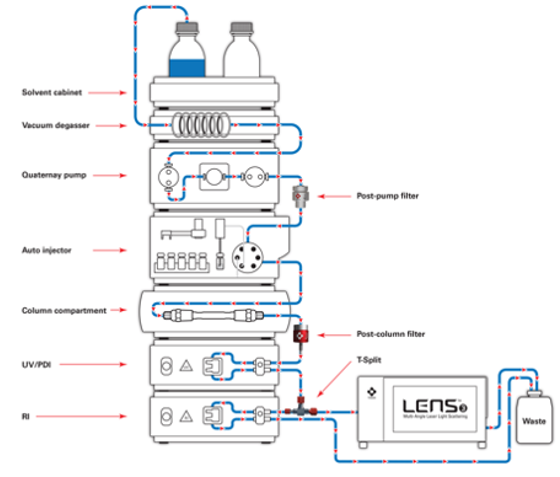

MALS 검출을 통한 절대분자량 및 크기 측정


• 액체 크로마토그래피(HPLC) 시스템과 완벽하게 호환

• 주로 크기배제 크로마토그래피(SEC) 및 겔투과 크로마토그래피(GPC)와 함께 사용

• 검량선 없이 분자량 및 크기 측정

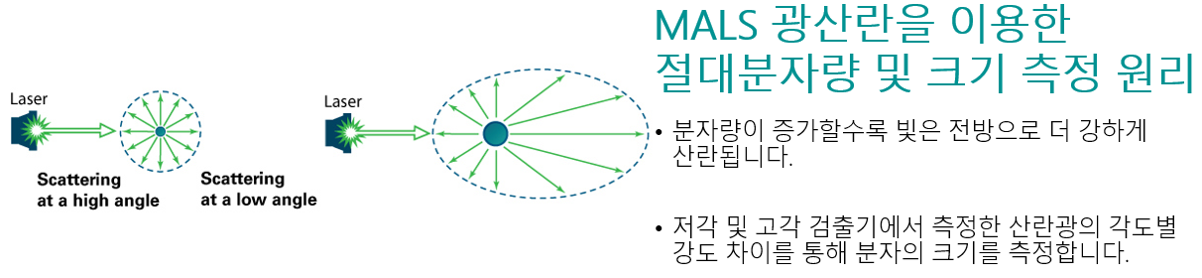

MALS 광산란을 이용한 절대분자량 및 크기 측정 원리

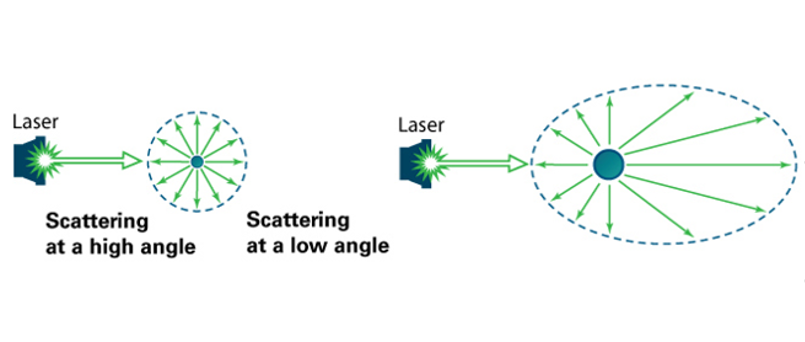

• 분자량이 증가할수록 빛은 전방으로 더 강하게 산란됩니다.
• 저각 및 고각 검출기에서 측정한 산란광의 각도별 강도 차이를 통해 분자의 크기를 측정합니다.

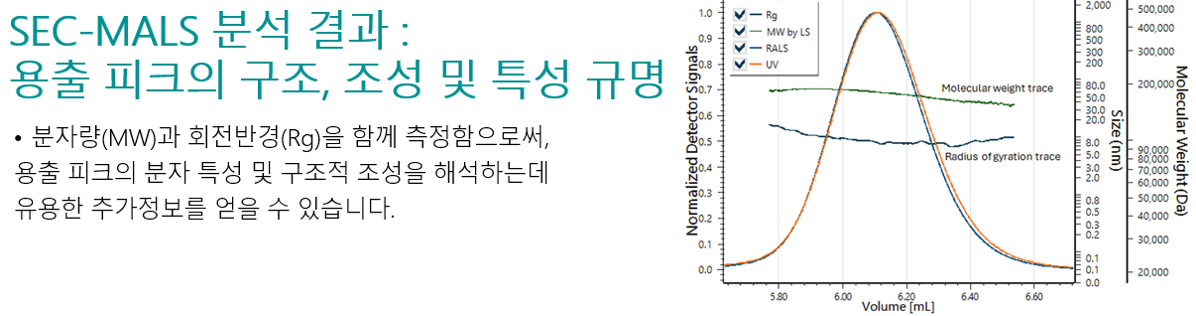

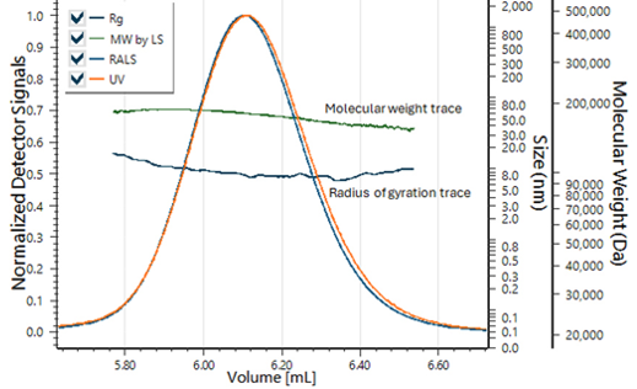

SEC-MALS 분석 결과 : 용출 피크의 구조, 조성 및 특성 규명


• 분자량(MW)과 회전반경(Rg)을 함께 측정함으로써, 용출 피크의 분자 특성 및 구조적 조성을 해석하는데
  유용한 추가정보를 얻을 수 있습니다.

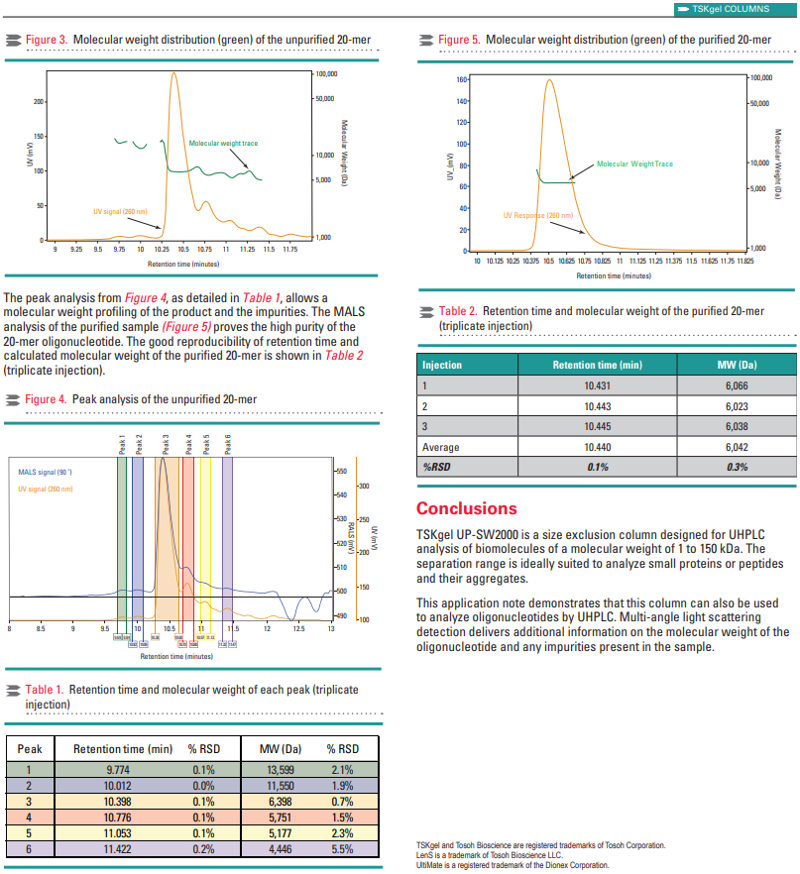

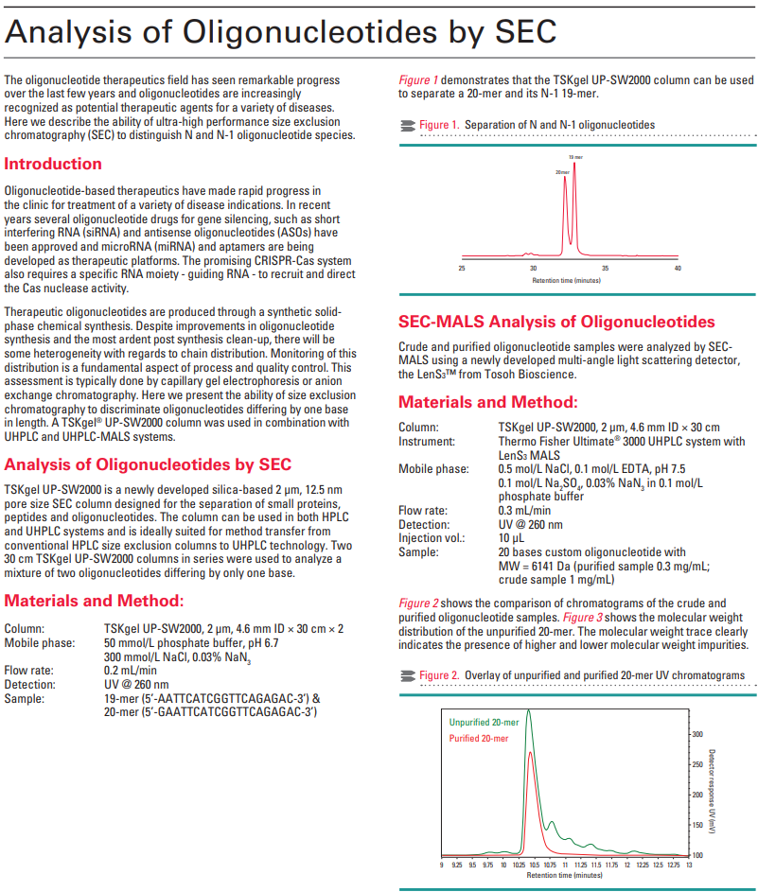

Application
어플리케이션






Specification
제품사양

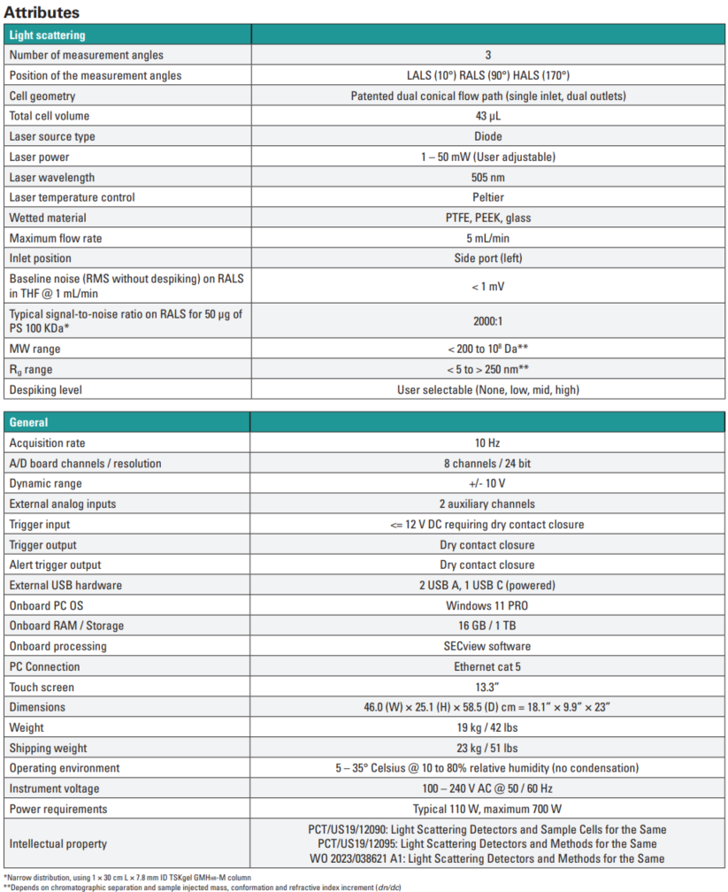

Attributes
Light scattering
Number of measurement angles

3
Position of the measurement angles

LALS (10°) RALS (90°) HALS (170°)
Cell geometry

Patented dual conical flow path (single inlet, dual outlets)
Total cell volume

43 µL
Laser source type

Diode
Laser power

1 – 50 mW (User adjustable)
Laser wavelength

505 nm
Laser temperature control

Peltier
Wetted material

PTFE, PEEK, glass
Maximum flow rate

5 mL/min
Inlet position

Side port (left)
Baseline noise (RMS without despiking) on RALS in THF @ 1 mL/min

< 1 mV
Typical signal-to-noise ratio on RALS for 50 µg of PS 100 KDa*

2000:1
MW range

< 200 to 10⁸ Da**
Rg range

< 5 to > 250 nm**
Despiking level

User selectable (None, low, mid, high)
　 　
General
Acquisition rate

10 Hz
A/D board channels / resolution

8 channels / 24 bit
Dynamic range

+/- 10 V
External analog inputs

2 auxiliary channels
Trigger input

<= 12 V DC requiring dry contact closure
Trigger output

Dry contact closure
Alert trigger output

Dry contact closure
External USB hardware

2 USB A, 1 USB C (powered)
Onboard PC OS

Windows 11 PRO
Onboard RAM / Storage

16 GB / 1 TB
Onboard processing

SECview software
PC connection

Ethernet cat 5
Touch screen

13.3"
Dimensions

46.0 (W) × 25.1 (H) × 58.5 (D) cm = 18.1" × 9.9" × 23"
Weight

19 kg / 42 lbs
Shipping weight

23 kg / 51 lbs
Operating environment

5 – 35° Celsius @ 10 to 80% relative humidity (no condensation)
Instrument voltage

100 – 240 V AC @ 50 / 60 Hz
Power requirements

Typical 110 W, maximum 700 W
Intellectual property

PCT/US19/12090: Light Scattering Detectors and Sample Cells for the Same
PCT/US19/12095: Light Scattering Detectors and Methods for the Same
WO 2023/038621 A1: Light Scattering Detectors and Methods for the Same
*Narrow distribution, using 1 × 30 cm L × 7.8 mm ID TSKgel GMHₘ-M column
**Depends on chromatographic separation and sample injected mass, conformation and refractive index increment (dn/dc)
